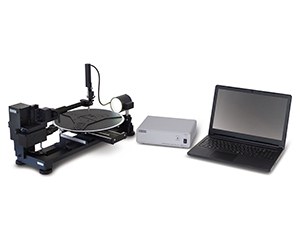

晶圓接觸角計 DMo-502WA

Kyowa 協和界面科學株式會社

產品特色

  • 專為量測圓形樣品如晶圓所設計之接觸角計,測量樣品最大直徑可達12英吋
  • 雖手動操作落滴及移動樣品台變更測量位置,但液滴形成、控制液滴量及分析會自動完成
  • 可另外搭配滑落角測定及表面自由能測定

自動化操作 Operations
  • 為可加選配備
  • 無此功能
  • 有此功能
  • 自動液滴認識 自動控制液滴形成 自動著滴控制
    樣品台X軸自動移動 X軸橫向一列自動測定 樣品台自動旋轉

    功能 Functions
  • 為可加選配備
  • 無此功能
  • 有此功能
  • 靜態接觸角測定 動態接觸角測定>(經時變化1秒以上) 動態接觸角測定(經時變化未達1秒) 表面、界面張力測定(懸滴法) 動態前進、後退接觸角測定(擴張收縮法) 動態前進、後退接觸角測定(固體表面移動法)
    俯視觀測測定 三態系測定 溫度控制 濕度控制 高速畫像取樣測定 -

    解析軟體 FAMAS
    日本研發的FAMAS(interFAce Measurement & Analysis System)軟體採用多文件介面,擁有表面、界面等多功能綜合的解析軟體,不管是多種樣品測試或是長時間測試,都能提高效率減輕測量者的負擔。

    FAMAS 特點如下:

    ● 採用二次元數據圖表:在直行輸入樣品名稱,橫列會顯示出測試樣品的數據,測試結果完成後可以很清楚地比較出不同樣品的數據。
    ● 測試數據可以輕鬆輸出到Excel或Word檔上,方便使用者迅速的製作出報告。

    ● 測試數據與圖檔可一併存取,輕鬆找到對照資料。






    規格 Specifications

    Measurement system

    Image analysis through CCD camera

    Analysis method

    1) θ/2 method

    2) Tangent line method

    3) Curve fitting (ellipse, circle)

    Measurement range

    0180°

    Resolution

    0.01

    Accuracy

    0.3°

    Sample stage size

    Round Shape 305mm (12 inches)
