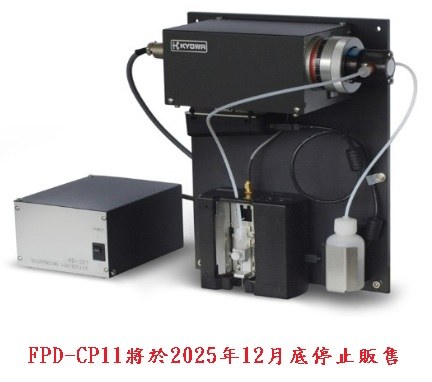

全自動大型液晶表面接觸角計 FPD-CP11
Kyowa 協和界面科學株式會社
產品特色
- 與基本裝置(例:膜厚度測量儀器)組合，共用樣品台、LD/ULD機器人，減少安裝空間、成本
- 無限制固體樣品的大小
- 自動操作液體樣品吐出、落滴、畫面解析、即時分析落滴畫面，顯示測試數據
- 接收主機傳來的指令開始進行測量，測量結果再回傳至主機
自動化操作 Operations
| 自動液滴認識 | 自動控制液滴形成 | 自動著滴控制 | 樣品台X軸自動移動 |
| X軸橫向一列自動測定 | 樣品台X軸Y軸自動移動 | X軸Y軸橫縱兩列自動測定 | 固體樣品自動搬送 |
功能 Functions
| 靜態接觸角測定 | 動態接觸角測定>(經時變化1秒以上) | 動態接觸角測定(經時變化未達1秒) | 表面、界面張力測定(懸滴法) | 動態前進、後退接觸角測定(擴張收縮法) | 動態前進、後退接觸角測定(固體表面移動法) |
| 俯視觀測測定 | 三態系測定 | 溫度控制 | 濕度控制 | 高速畫像取樣測定 | - |
解析軟體 FAMAS
日本研發的FAMAS(interFAce Measurement & Analysis System)軟體採用多文件介面，擁有表面、界面等多功能綜合的解析軟體，不管是多種樣品測試或是長時間測試，都能提高效率減輕測量者的負擔。
FAMAS 特點如下：
● 測試數據可以輕鬆輸出到Excel或Word檔上，方便使用者迅速的製作出報告。
● 測試數據與圖檔可一併存取，輕鬆找到對照資料。
規格 Specifications
|
Measurement system |
Image analysis through USB camera |
|
Analysis method |
1) θ/2 method 2) Tangent line method 3) Curve fitting (ellipse, circle) |
|
Measurement range |
3～175° |
|
Resolution |
0.1° |
|
Accuracy |
0.5° |
|
Sample stage size |
Depends on capacity of working stage of host instrument |
